SpringCloud Alibaba入门到精通（九）- 微服务网关Gateway

阅读数：次 2021-01-19

原创字数统计: 4.7k字 | 预计阅读时长≈ 18分钟

此文章主要讲解 springcloud 中的网关 Gateway 的相关知识。

微服务网关概述

前言

根据前面的知识，微服务架构已经初具雏形。但是还有一些问题：不同的微服务一般会有不同的网络地址，客户端在访问这些微服务的时候需要记住几十甚至几百个地址，这对于客户端来说，是非常复杂而且难以维护的。

如果让客户端直接和各个微服务通信，可能会有很多问题：

客户端会请求多个不同的服务，需要维护不同的请求地址，增加了开发难度。
在某些场景下存在跨域请求的问题。
加大身份认证的难度，每个微服务需要独立认证。

因此，我们需要一个微服务网关，介于客户端和服务器之间的中间层，所有的外部请求都会先经过微服务网关。客户端只需要和网关交互，只需要知道一个网关地址即可，这样简化了开发，并且还有以下好处：

易于监控。
易于认证。
减少了客户端和各个微服务之间的交互次数。

微服务网关的概念

什么是微服务网关

API 网关是一个服务器，是系统对外的唯一入口。API 网关封装了系统内部架构，为每个客户端提供一个定制的 API。API 网关方式的核心要点是：所有的客户端和消费端都通过统一的网关接入微服务，在网关层处理所有的非业务功能。
通常，网关也提供 REST/HTTP 的访问 API。服务端通过 API 网关注册和管理服务。

微服务网关的作用和应用场景

网关的具体的职责有：身份认证、监控、负载均衡、缓存、请求分片和管理、静态响应处理。当然，最主要的职责还是和外界联系。

常见的 API 网关实现方式

Kong

基于 Nginx+Lua 开发，性能高，稳定，有多个可用的插件（限流、鉴权等等）可用开箱即用。
问题：
- 只支持 HTTP 协议。
- 二次开发、自由扩展困难。
- 提供管理 API，缺乏更医用的管理和配置方式。

Zuul（已过时）

Netflix 开源，功能丰富，使用 Java 开发，易于二次开发，需要运行在 Web 容器中，如 Tomcat。
问题：
- 缺乏管控，无法动态配置。
- 依赖组件较多。
- 处理 HTTP 请求依赖的是 Web 容器，性能不如 Nginx。

Traefik

Go 语言开发，轻量易用，提供大多数功能如服务路由，负载均衡等等，提供 Web UI 界面。
问题：
- 二进制文件部署，二次开发难度大。
- UI 更多的是监控，缺乏配置、管理能力。

Spring Cloud Gateway

SpringCloud 提供的网关服务。

Nginx+Lua 实现

使用 Nginx 的反向代理和负载均衡可实现对 API 服务器的负载均衡和高可用。
问题：
- 自注册的问题。
- 网关本身的扩展性。

微服务网关 Gateway

简介

内容过多，开发可参考 https://docs.spring.io/ 官网文档
Spring Cloud Gateway 是 Spring 官方基于Spring5.0、SpringBoot2.0和Project Reactor等技术开发的网关，旨在为微服务框架提供一种简单而有效的统一的 API 路由管理方式，统一访问接口。Spring Cloud Gateway 作为 Spring Cloud 生态体系中的网关，目标是替代Netflix的Zuul，其不仅提供统一的路由方式，并且基于 Filter 链的方式提供了网关基本的功能，例如：安全、监控/埋点和限流等等。它是基于Netty的响应式开发模式。

特性

Gateway 特性：

1597559871114

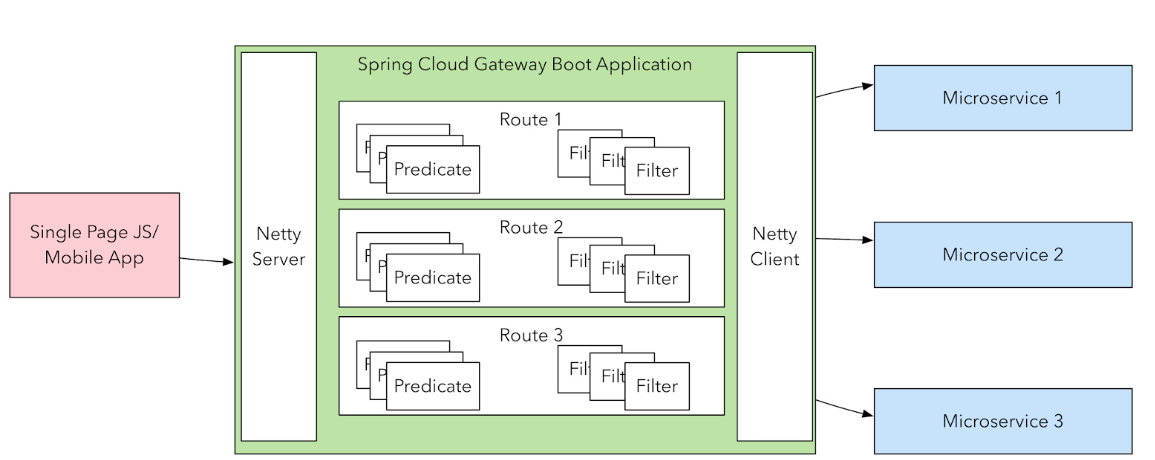

核心概念

路由（route）：路由是网关最基础的部分，路由信息由一个 ID，一个目的 URL、一组断言工厂和一组 Filter 组成。如果断言为真，则说明请求 URL 和配置的路由匹配。
断言（Predicate）：Java8 中的断言函数，Spring Cloud Gateway 中的断言函数输入类型是 Spring5.0 框架中的 ServerWebExchange。Spring Cloud Gateway 中的断言函数允许开发者去定义匹配来自 http Request 中的任何信息，比如请求头和参数等。
过滤器（Filter）：一个标准的 Spring WebFilter，Spring Cloud Gateway 中的 Filter 分为两种类型：Gateway Filter 和 Global Filter。过滤器 Filter 可以对请求和响应进行处理。

1597560126904

入门案例

新建模块

cloud-gateway-gateway9527

POM 文件

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>spring_cloud_atguigu_2020</artifactId>
        <groupId>com.itjing.springcloud</groupId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>

    <artifactId>cloud-gateway-gateway9527</artifactId>

    <dependencies>
        <!--gateway-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-gateway</artifactId>
        </dependency>
        <!--eureka-client gateWay作为网关，也要注册进服务中心-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
        </dependency>

        <!-- gateway和web不能同时存在，即web相关jar包不能导入。
 			Spring Cloud Gateway使用的web框架是webflux，和SpringMVC不兼容。
		-->

        <!--devtools-->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-devtools</artifactId>
            <scope>runtime</scope>
            <optional>true</optional>
        </dependency>
        <!--lombok-->
        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
            <optional>true</optional>
        </dependency>
        <!--test-->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
        </dependency>

        <!-- 引入自己定义的api通用包-->
        <dependency>
            <groupId>com.itjing.springcloud</groupId>
            <artifactId>cloud-api-commons</artifactId>
            <version>${project.version}</version>
        </dependency>

    </dependencies>
</project>

YML 文件

server:
  port: 9527

spring:
  application:
    name: cloud-gateway
  ## GateWay配置
  cloud:
    gateway:
      routes:
        - id: payment_routh # 路由ID ， 没有固定的规则但要求唯一，建议配合服务名
          uri: http://localhost:8001 # 匹配后提供服务的路由地址
          predicates:
            - Path=/payment/** # 断言，路径相匹配的进行路由

        - id: payment_routh2 # 路由ID ， 没有固定的规则但要求唯一，建议配合服务名
          uri: http://localhost:8001 # 匹配后提供服务的路由地址
          predicates:
            - Path=/payment/lb/** # 断言，路径相匹配的进行路由

# 注册进 eureka Server
eureka:
  client:
    register-with-eureka: true
    fetch-registry: true
    service-url:
      defaultZone: http://eureka7001.com:7001/eureka/

主启动类

@SpringBootApplication
@EnableEurekaClient
public class GatewayMain9527 {
    public static void main(String[] args) {
        SpringApplication.run(GatewayMain9527.class, args);
    }
}

访问测试

启动 Eureka Server 7001
启动 cloud-provider-payment8001
启动 9527

当我们访问 http://localhost:9527/payment/1 时，即访问网关地址时，会给我们转发到 8001 项目的请求地址，以此作出响应。

加入网关前：http://localhost:8001/payment/1

加入网关后：http://localhost:9527/payment/1

Gateway 配置方式

通过配置文件配置

见前面步骤

通过配置类配置

@Configuration
public class GatewayConfig {
    /*
    * 配置了一个id为route-name的路由规副，
    * 当访问地址http://localhost:9527/guonei时会自动转发到地址: http://news.baidu.com/guonei
    */
    @Bean
    public RouteLocator customRouteLocator(RouteLocatorBuilder routeLocatorBuilder) {
        RouteLocatorBuilder.Builder routes = routeLocatorBuilder.routes();
        routes.route("path_route_itjing",
                r -> r.path("/guonei")
                        .uri("http://news.baidu.com/guonei")).build();
        return routes.build();
    }
}

动态路由

这里所谓的动态配置就是利用服务注册中心，来实现负载均衡的调用多个微服务。

注意，这是 GateWay 的负载均衡

默认情况下 Gateway 会根据注册中心注册的服务列表，以注册中心上微服务名为路径创建动态路由进行转发，从而实现动态路由的功能。

启动微服务

启动 eureka7001
启动两个服务提供者 8001/8002

POM 文件

<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
</dependency>

YML 文件

server:
  port: 9527

spring:
  application:
    name: cloud-gateway
  ## GateWay配置
  cloud:
    gateway:
      ##############################################################
      discovery:
        locator:
          enabled: true # 开启从注册中心动态创建路由的功能，利用微服务名进行路由
      ##############################################################
      routes:
        - id: payment_routh # 路由ID ， 没有固定的规则但要求唯一，建议配合服务名
          # uri: http://localhost:8001  # 匹配后提供服务的路由地址
          uri: lb://CLOUD-PAYMENT-SERVICE # 匹配后提供服务的路由地址
          predicates:
            - Path=/payment/** # 断言，路径相匹配的进行路由

        - id: payment_routh2 # 路由ID ， 没有固定的规则但要求唯一，建议配合服务名
          # uri: http://localhost:8001  # 匹配后提供服务的路由地址
          uri: lb://CLOUD-PAYMENT-SERVICE # 匹配后提供服务的路由地址
          predicates:
            - Path=/payment/lb/** # 断言，路径相匹配的进行路由

# 注册进 eureka Server
eureka:
  client:
    register-with-eureka: true
    fetch-registry: true
    service-url:
      defaultZone: http://eureka7001.com:7001/eureka/

测试

访问 http://localhost:9527/payment/1 测试即可。

Predicate（断言）

注意到上面 yml 配置中，有个 predicates 属性值

在控制台输出也可以看到：

[After]
[Before]
[Between]
[Cookie]
[Header]
[Host]
[Method]
[Path]
[Query]
[ReadBodyPredicateFactory]
[RemoteAddr]
[Weight]
[CloudFoundryRouteService]

After

// 获取下当前时区时间
public class T {
    public static void main(String[] args) {
        ZonedDateTime now = ZonedDateTime.now();
        System.out.println(now); // 2021-01-19T13:01:28.001+08:00[Asia/Shanghai]
    }
}

使用：

1
2
3

predicates:
  - Path=/payment/lb/** # 断言，路径相匹配的进行路由
  - After=2021-01-19T13:01:28.001+08:00[Asia/Shanghai] # 在这个时间之后断言才为真

Before

1
2
3

predicates:
  - Path=/payment/lb/** # 断言，路径相匹配的进行路由
  - After=2021-01-19T13:01:28.001+08:00[Asia/Shanghai] # 在这个时间之前断言才为真

Between

1
2
3

predicates:
  - Path=/payment/lb/** # 断言，路径相匹配的进行路由
  - After=2021-01-19T13:01:28.001+08:00[Asia/Shanghai],2021-01-19T13:04:49.483+08:00[Asia/Shanghai] # 在这个时间段内断言才为真

发送请求可以通过：

jmeter # 压测
postman
curl
....

比如：

1
2
3

predicates:
  - Path=/payment/lb/** # 断言，路径相匹配的进行路由
  - Cookie=username,jinggege # 键值对

在 dos 窗口自测试试：

1	curl http://localhost:9527/payment/lb --cookie "username=jinggege"

Windows 下安装使用 Curl 及解决中文乱码问题：点我跳转

1
2
3

predicates:
  - Path=/payment/lb/** # 断言，路径相匹配的进行路由
  - Header=X-Request-Id, \d+ # 请求头要有X-Request-Id属性并且值为整数的正则表达式

自测：

1
2
3

curl http://localhost:9527/payment/lb -H "X-Request-Id:123"

curl http://localhost:9527/payment/lb -H "X-Request-Id:-123" # 报错，不符合定义的正则表达式

Host

防爬虫思路：前后端分离的话，只限定前端项目主机访问，这样可以屏蔽大量爬虫。

例如我加上： - Host=localhost:** ** 代表允许任何端口，就只能是主机来访

配置错误页面：

注意，springboot 默认/static/error/ 下错误代码命名的页面为错误页面，即 404.html

而且不需要导入额外的包，Gateway 里面都有

Method

1
2
3

predicates:
  - Path=/payment/lb/** # 断言，路径相匹配的进行路由
  - Method=GET # GET请求才能访问

Path

1 2	predicates: - Path=/payment/lb/** # 断言，路径相匹配的进行路由

Query

1
2
3

predicates:
  - Path=/payment/lb/** # 断言，路径相匹配的进行路由
  - Query=username, \d+ # 要有参数名username并且值还要是正数才能路由

像这些用法可以自行查询百度学习。

Filter（过滤器）

概述

Spring Cloud Gateway 除了具备请求路由功能之外，也支持对请求的过滤。

和 Zuul 网关类似，也是通过过滤器的形式来实现的。

过滤器基础

过滤器的生命周期

Spring Cloud Gateway 的 Filter 的生命周期不像 Zuul 那么丰富，只有两个：”pre”和”post”。
PRE：这种过滤器在请求被路由之前调用。我们可以利用这种过滤器实现身份认证、在集群中选择请求的微服务、记录调试信息等。
POST：这种过滤器在路由到微服务以后执行。这种过滤器可以用来为响应添加标准的 HTTP Header、收集统计信息和指标、将响应从微服务发送给客户端等等。

过滤器的类型

Spring Cloud Gateway 的 Filter 从作用范围可以分为两种：GatewayFilter 和 GlobalFilter。
GatewayFilter：应用到当个路由或者一个分组的路由上。
GlobalFilter：应用到所有的路由上。

局部过滤器

局部过滤器（GatewayFilter），是针对单个路由的过滤器。可以对访问的 URL 过滤，进行切面处理。在 Spring Cloud Gateway 中通过 GatewayFilter 的形式内置了很多不同类型的局部过滤器。

过滤器工厂	作用	参数
AddRequestHeader	为原始请求添加 Header	Header 的名称及值
AddRequestParameter	为原始请求添加请求参数	参数名称及值
AddResponseHeader	为原始响应添加 Header	Header 的名称及值
DedupeResponseHeader	剔除响应头中重复的值	需要去重的 Header 名称及去重策略
Hystrix	为路由引入 Hystrix 的断路器保护	HystrixCommand 的名称
FallbackHeaders	为 fallbackUri 的请求头中添加具体的异常信息	Header 的名称
PrefixPath	为原始请求路径添加前缀	前缀路径
PreserveHostHeader	为请求添加一个 preserveHostHeader=true 的属性，路由过滤器会检查该属性以决定是否要发送原始的 Host	无
RequestRateLimiter	用于对请求限流，限流算法为令牌桶	keyResolver、 rateLimiter、 statusCode、 denyEmptyKey、 emptyKeyStatus
RedirectTo	将原始请求重定向到指定的 URL	http 状态码及重定向的 url
RemoveHopByHopHeadersFilter	为原始请求删除 IETF 组织规定的一系列 Header	默认就会启用，可以通过配置指定仅删除哪些 Header
RemoveRequestHeader	为原始请求删除某个 Header	Header 名称
RemoveResponseHeader	为原始响应删除某个 Header	Header 名称
RewritePath	重写原始的请求路径	原始路径正则表达式以及重写后路径的正则表达式
RewriteResponseHeader	重写原始响应中的某个 Header	Header 名称，值的正则表达式，重写后的值
SaveSession	在转发请求之前，强制执行 WebSession::save 操作	无
secureHeaders	为原始响应添加一系列起安全作用的响应头	无，支持修改这些安全响应头的值
SetPath	修改原始的请求路径	修改后的路径
SetResponseHeader	修改原始响应中某个 Header 的值	Header 名称，修改后的值
SetStatus	修改原始响应的状态码	HTTP 状态码，可以是数字，也可以是字符串
StripPrefix	用于截断原始请求的路径	使用数字表示要截断的路径的数量
Retry	针对不同的响应进行重试	retries、statuses、 methods、series
RequestSize	设置允许接收最大请求包的大小。如果请求包大小超过设置的值，则返回 413 Payload Too Large	请求包大小，单位为字节，默认值为 5M
ModifyRequestBody	在转发请求之前修改原始请求体内容	修改后的请求体内容
ModifyResponseBody	修改原始响应体的内容	修改后的响应体内容

每个过滤器工厂都对应一个实体类，并且这些类的名称必须以 GatewayFilterFactory 结尾，这是 Spring Cloud Gateway 的一个约定，例如 AddRequestHeader 对一个的实体类为 AddRequestHeaderGatewayFilterFactory。

全局过滤器

全局过滤器（GlobalFilter）作用于所有路由，Spring Cloud Gateway 定义了GlobalFilter接口，用户可以自定义实现自己的 Global Filter。通过全局过滤器可以实现对权限的统一校验，安全性校验等功能，并且全局过滤器也是程序员使用比较多的过滤器。
Spring Cloud Gateway 内部也是通过一些列的内置全局过滤器对整个路由转发进行处理，如下图所示：

统一鉴权

概述

内置的过滤器已经可以完成大部分的功能，但是对于企业开发的一些业务功能处理，还是需要我们自己去编写过滤器来实现的，那么我们通过代码的形式自定义一个过滤器，去完成统一的权限校验。

鉴权逻辑

开发中的鉴权逻辑：
当客户端第一次请求服务的时候，服务端对用户进行信息认证（登录）。
认证通过，将用户信息进行加密形成 token，返回给客户端，作为登录凭证。
以后每次请求，客户端都携带认证的 token。
服务 daunt 对 token 进行解密，判断是否有效。

如上图所示，对于验证用户是否已经登录授权的过程可以在网关层统一校验。校验的标准就是请求中是否携带 token 凭证以及 token 的正确性。

代码实现

主要是配置全局自定义过滤器，其它的小配置具体看官网吧

/**
 * 自定义全局过滤器
 */
@Component
public class MyLogGateWayFilter implements GlobalFilter, Ordered {
    /**
     * 执行过滤器中的业务逻辑
     * 对请求参数中的access-token进行判断，如果存在，则代表认证成功，否则，认证失败。
     *
     * @param exchange 相当于请求和响应的上下文对象
     * @param chain
     * @return
     */
    @Override
    public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
        /*
        ServerHttpRequest request = exchange.getRequest();
        String token = request.getHeaders().getFirst("access-token");
        if (StringUtils.isEmpty(token)) {
            //设置Http的状态码
            exchange.getResponse().setStatusCode(HttpStatus.UNAUTHORIZED);
            //请求结束
            return exchange.getResponse().setComplete();
        }
        //如果存在，继续执行
        return chain.filter(exchange);
        */
        System.out.println("------come in MyGlobalFilter : " + new Date());
        String uname = exchange.getRequest().getQueryParams().getFirst("uname");
        //合法性检验
        if (uname == null) {
            System.out.println("----用户名为null,非法用户，请求不被接受");
            //设置 response 状态码   因为在请求之前过滤的，so就算是返回NOT_FOUND 也不会返回错误页面
            //exchange.getResponse().setStatusCode(HttpStatus.NOT_ACCEPTABLE);
            exchange.getResponse().setStatusCode(HttpStatus.NOT_FOUND);
            //完成请求调用
            return exchange.getResponse().setComplete();
        }

        return chain.filter(exchange);
    }

    //指定过滤器的执行顺序，返回值越小，优先级越高
    @Override
    public int getOrder() {
        return 0;
    }
}

启动访问即可。

网关高可用

高可用HA是分布式系统架构设计中必须考虑的因素之一，它通常是指，通过设计减少系统不能提供服务的时间。我们都知道，单点是系统高可用的大敌，单点往往是系统高可用的最大的风险和敌人，应该尽量在系统设计的过程中避免单点。
方法论上，高可用保证的原则是“集群化”，或者叫做“冗余”。只有一个单点，挂了服务会受影响；如果有冗余备份，挂了还有其他备份能够顶上。

我们实际使用 Spring Cloud Gateway 的方式如上图所示，不同的客户端使用不同的负载将请求分发到后端的 Gateway，Gateway 再通过 HTTP 调用后端服务，最后对外输出。因此为了保证 Gateway 的高可用性，前端可以同时启动多个 Gateway 实例进行负载，在 Gateway 的前端使用 Nginx 或者 F5 进行负载转发以达到高可用性。

本文作者： LiJing
发布时间： 2021-01-19
最后更新： 2024-06-24
本文标题： SpringCloud Alibaba入门到精通（九）- 微服务网关Gateway
本文链接： https://blog-yilia.xiaojingge.com/posts/f58edf61.html
版权声明： 本作品采用 CC BY-NC-SA 4.0 许可协议进行许可。转载请注明出处！
